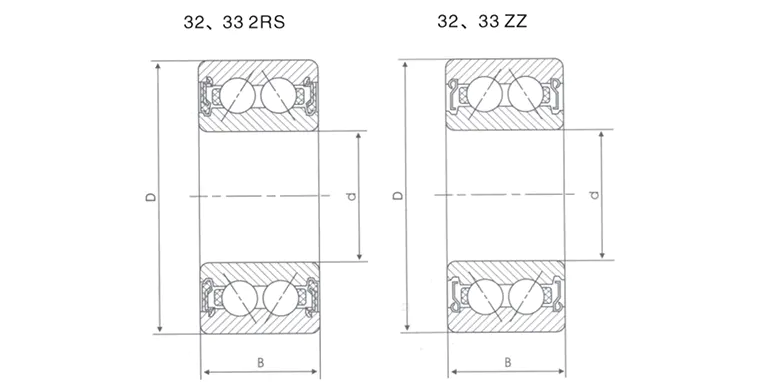

Composição básica
Anéis internos e externos: faixas usinadas de precisão com ranhuras, geralmente feitas de aço de cromo de alto carbono.
Bolas de fila dupla: duas fileiras de bolas de aço são organizadas em um ângulo específico para obter compartilhamento de carga bidirecional.
CAGA: NYLON, BRASS ou AÇO, para garantir a distribuição uniforme de bolas e reduzir o atrito.
Ângulo de contato (α): geralmente 15 °, 25 ° ou 40 °, quanto maior o ângulo, mais forte a capacidade de carga axial.
Diferenças dos rolamentos de linha única
| Características | Rolamento de esfera de contato angular de linha única | Rolamento de esfera de contato angular de linha dupla |
| Carregar direção | Radial axial unidirecional | Radial axial bidirecional |
| Rigidez | Mais baixo | Maior (suporte duplo em linha) |
| Complexidade da instalação | Precisa ser usado em pares | Use independentemente para simplificar a montagem |
2. Princípio de alta capacidade de suporte de carga
- Vantagens mecânicas do layout simétrico de dupla linha
Carga radial: duas fileiras de bolas compartilham força radial e reduzem a concentração de tensão de ponto único.
Carga axial: o projeto do ângulo de contato decompõe a força axial em força radial e a estrutura da fila dupla pode compensar o impulso em ambas as direções.
Carga de torque: a capacidade de resistir ao momento de capotagem é significativamente melhor que a dos rolamentos de linha única.
- Influência dos principais parâmetros de design
Ângulo de contato (α):
α = 15 °: Concentre -se na carga radial (como equipamento da bomba).
α = 25 ° ~ 40 °: Concentre -se na carga axial (como o eixo da máquina -ferramenta).
Ajuste da pré -carga: elimine a folga por pré -carga, melhore a rigidez, mas equilibre o risco de aumento da temperatura.
- Material e aprimoramento do processo
Material de bola de aço: Ball de cerâmica (SI3N4) pode reduzir o peso e suportar alta temperatura.
Polimento de sulco: o tratamento de superfície em escala nano reduz a perda de atrito.
3. Cenários de aplicação típicos
- Equipamento de alta precisão
Eixo da máquina -ferramenta: Altos requisitos de rigidez sob força de corte bidirecional.
Juntas do robô industrial: possui cargas dinâmicas em várias direções.
- Carga pesada e cenários compatíveis com alta velocidade
Caixa de engrenagens: transmitir força radial e impulso axial ao mesmo tempo.
Compressor centrífugo: requisitos de estabilidade sob rotação de alta velocidade.
4. Recomendações de seleção e uso
Pontos de seleção
Tipo de carga: A razão axial/radial determina a seleção do ângulo de contato.
Limite de velocidade: consulte a velocidade limite (valor de DN) no manual do rolamento.
Método de lubrificação: lubrificação de graxa (manutenção fácil) ou lubrificação por óleo (cenário de alta velocidade).
Mal -entendidos comuns
Pré-carga errada: o excesso de força causa aumento da temperatura e o excesso de alojamento causa vibração.
Emparelhamento misto: evite misturar com rolamentos de linha única para causar força irregular.
Chave de manutenção
Verifique regularmente a folga: a força de pré -carga pode falhar após o desgaste.
Ciclo de lubrificação: o intervalo de mudança de graxa precisa ser reduzido em ambiente de alta temperatura.
